인체감지센서 설계

아파트 현관 상단에는 사람을 감지하면

저절로 전등이 켜지게 하는 장치가 있다.



이러한 장치는 PIR 동작센서라고 하는 인체 감지 센서를 주로 사용한다.

이는 사람의 몸에서 발생하는 파장(8um ~ 14um)에 해당하는 적외선 신호에 반응하기 때문에



사람의 움직임을 감지하는 데 있어서 최적의 센서라고 할 수 있다.



 다음은 이 인체감지 센서를 운용하는 driver 회로를 설계 제작하여



 테스트해 본 실험이다.



작동원리는 사람이 인식 순간에 전면의 LED에 불이 일정기간 들어오도록 하였다.



추후에 인체감지 센서를 활용할 일이 많을 것 같아서



드라이버 회로를 개발해  두기로 했다.





 이상의 동작을 점검한 연후에 이제 PCB 설계를 하여 구성해 보았다.



PCB  TOP-VIEW

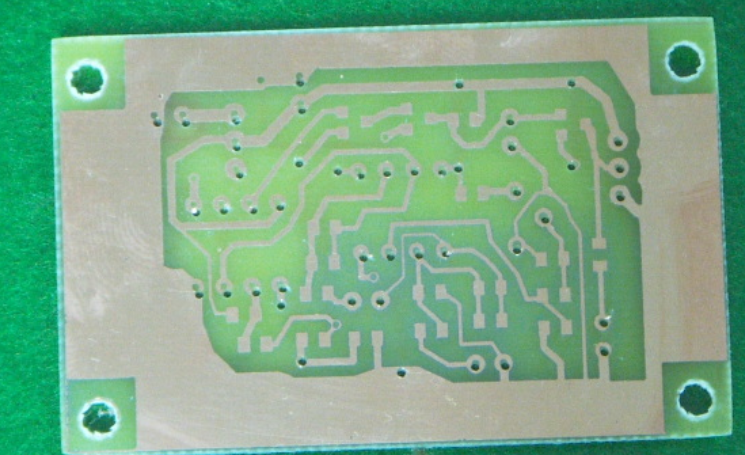

PCB BOTTOM-VIEW



인체감지 센서 드라이버 보드 V4.0 bottom-view



인체감지 센서 드라이버 보드 V4.0 Top-view



다음은 인체감지 센서 구동장치를 테스트하는 동영상이다.



동작점검 동영상

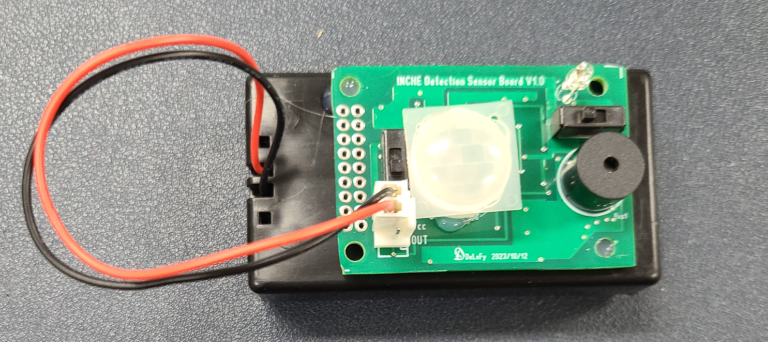

다음은 보인 것은 최근에 PCB 제작을 외부에 주문해서

구성한 형태이다.
