수직형 수경재배를 기존에는 페트병을 활용하였으나
투명 페트병을 활용하는 방법의 문제점은 양액이 햇볕에 노출되면
녹조가 많이 발생하여 식물의 성장을 매우 더디게 만든다는 점이다.
이러한 문제에 대한 해결책으로 아래와 같이 PVC 파이프를
이용하는 방식을 제작하여 재 구성하여 보았다.
Previously, vertical hydroponic cultivation used plastic bottles,
but The problem with using transparent plastic bottles is that if the nutrient solution is exposed to sunlight,
a lot of green algae occurs, which slows down the growth of plants. As a solution to these problems,
PVC pipes are used as shown below.
PVC 파이프를 활용하는 수직형 수경재배 시스템
이와 같이 시스템을 구성하여 실행해 본 결과 녹조로 인한 문제가
많이 해소되었으며 그로 인하여 식물의 성장 속도가
매우 빠르게 이루어짐을 확인할 수 있었다.
덕분에 매일매일 새로운 형태의 모양을 보게 된다.
As a result of configuring and running the system like this, problems caused by green algae has been resolved,
and as a result, the growth speed of plants has increased.
We were able to confirm that this was done very quickly. Thanks to this, I see new shapes every day.
일반적인 경우, 씨앗을 이용하여 모종을 키운 다음에
이식을 통하여 본 재배를 이어가는 방식으로 진행된다.
그러나, 위 방식이 가지는 특별한 장점이라고 할 수도 있는 점은
재배 포트에 헝겊이나 스펀지를 이용하여 씨앗을 배치해 두면
일정기일이 지난 이후에 위에서 보는 바와 같이
자연스럽게 성장이 이루어진다는 점이다.
그만큼 손이 많이 가지 않는 부분이 장점이라고 할 수 있다.
수경재배의 전반을 제어하는 제어기는 기존에 본인이 제작해 두었던
제어장치를 활용한다.
전원은 100W 정도의 태양판을 이용하여 납축전지를 충전하고
이 12V전원을 입력으로 하여 220V를 발생시키는 인버터를 가동하도록
하였다.
이 인버터는 수중모터를 정해진 시간에 가동하여 물을 순환시키는 데
활용된다.
In general, after growing seedlings using seeds, Cultivation is continued through transplantation.
However, a special advantage of the above method is that If you place the seeds in the cultivation pot using a cloth or sponge,
As seen above, after a certain period of time has passed, The growth occurs naturally.
The advantage is that it does not require much work.
The controller that controls the overall hydroponic cultivation system was previously manufactured by me.
The power source is a 100W solar panel to charge the lead acid battery.
This 12V power source is used as input to operate an inverter that generates 220V.
This inverter is employed to operate an underwater motor at a set time to circulate water.
아래의 사진은 대략 3주 정도가 지난 상태의 모습이다.
The photo below is after about 3 weeks.
아래의 사진은 대략 4주 정도가 지난 상태의 모습이다.
The photo below is after about 4 weeks.
이제 5주차 성장 모습이다.
적겨자의 잎이 점점 변해가기 시작함을 알 수 있다.
Here is the 5th week of growth.
You can see that the leaves of the ever
mustard are gradually starting to change.
5주차에 접어든 모습
대략 1주일 전쯤에 포트 한쪽 구석에 오이씨를 묻어두었었는 데
벌써 새싹이 돋아나기 시작하고 있다.
오이는 성장이 빠르다던데 이 녀석을 어느 방향으로 가이드할지가 벌써
고민이다.
About a week ago,
I buried cucumber seeds in a corner of the pot.
Buds are already starting to sprout.
I heard that cucumbers grow quickly,
but I'm already worried about which direction to guide this guy.
오이가 발아하여 자라는 모습
당연한 얘기겠지만 성장이 제법 이루어지면서 물의 소비량이 많이 늘어 났다.
아래쪽 물 통을 좀 더 큰 것으로 마련했어야 했다는 생각이 든다.
Of course, as growth has occurred, water consumption has increased significantly.
I think the lower water tank should have been a little larger.

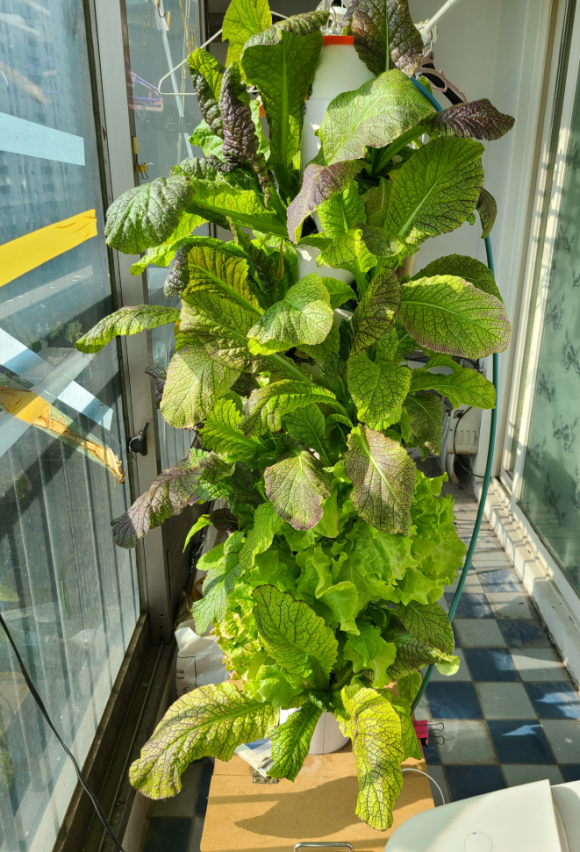

위의 모습은 그로부터 다시 1주일이 지난 시점의 모습니다.
거의 전체를 잎으로 덮어가는 중이다.
The above figure is gathered a week after that.
Almost the whole thing is being covered with leaves.
